As Diferentes versões do IOS da Cisco

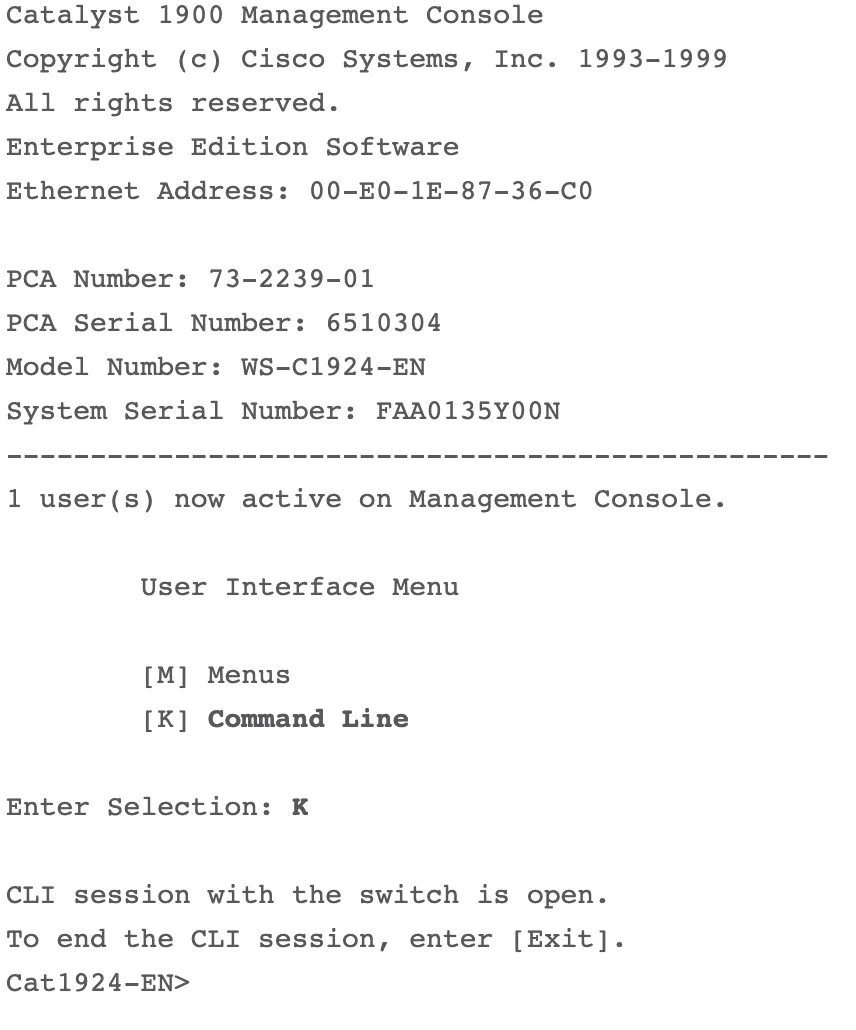

Se você tem pelo menos a minha idade, você sabe que o IOS-XR ou até mesmo o NX-OS não é o primeiro OS da Cisco né? Na verdade se me lembro bem, o primeiro switch que eu comprei da cisco era um Catalyst da série 1900 com o Catalyst OS (CatOS) e para a minha surpresa não tinha a famosa linha de comandos que eu estava acostumado (foi um choque inicialmente). Depois de alguns dias eu descobri que na ultima versão disponível do sistema havia a possibilidade de trabalhar com os menus de configuração ou com uma versão mais próxima do terminal que estava acostumado (isso lá por meados 2011). É interessante falar que os comandos eram diferentes, um simples show interfaces no CatOS era show port (e não para por ai as diferenças nos comandos).

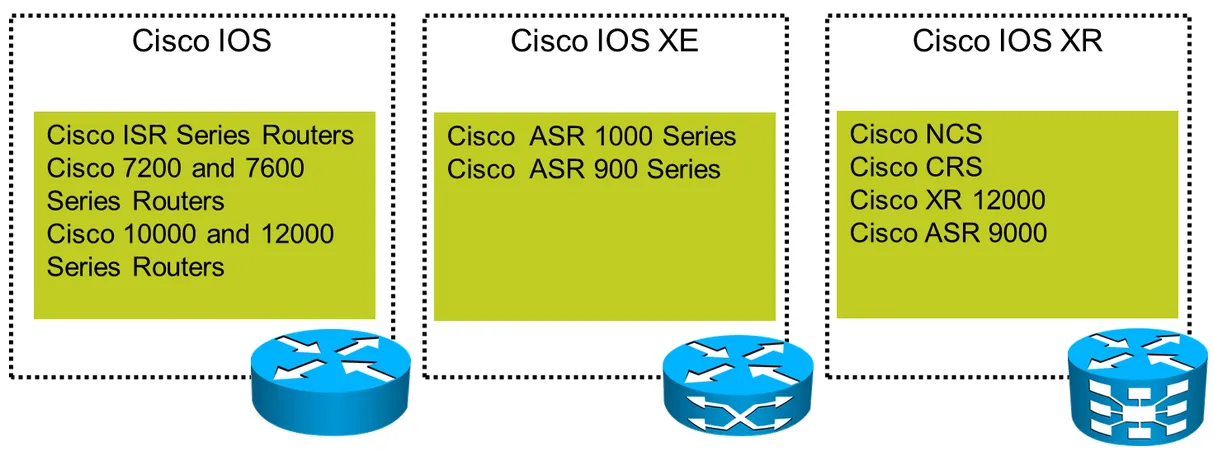

Cisco IOS

Esquecendo o CatOS e avançando para o Cisco IOS (Cisco Internetwork Operating System), sempre comumente utilizado em roteadores, até os switches começarem a ter o seu sistema unificado ao IOS, temos o sistema clássico baseado em um kernel monolítico.

A principal característica de um kernel monolítico (único bloco) é o fato de ser um único conjunto rodando tudo e misturado. No caso do Cisco IOS, ele executa todos os módulos do sistema dentro do mesmo espaço de memória, sem separação de CPU ou memória. Então, no caso de ocorrer algum problema em um único processo ou módulo do sistema, o sistema todo é afetado e pode parar de responder por completo. Aqui nós temos um problema, em um ambiente de grande escala uma interrupção significativa dessa pode gerar um grande transtorno se a confiabilidade é crucial (e normalmente é o caso…).

A dor de cabeça em si é gerada pelo fato de não haver a proteção de memória entre processos, ou seja, se um processo entrar em falha e começar a consumir mais memória do que deveria, outros processos também serão afetados por esse consumo excessivo.

Cisco IOS-XE

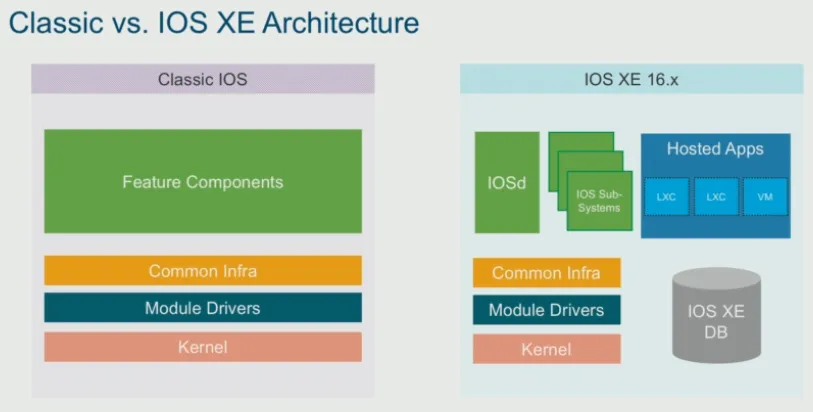

Partindo do ponto que o IOS-XE é uma evolução do Cisco IOS clássico, o IOS-XE veio com uma estrutura modular com o intuito de ser altamente disponível. O IOS é executado como um daemon no kernel do Linux (basicamente um processo que roda em segundo plano/background), assim tendo suas várias funções executadas em processos separados evitando assim interferência entre os processos.

Com essa modularização foi possível que cada um dos subpacotes do sistema fossem realmente isolados, evitando assim problemas da estrutura original do IOS clássico. Problemas de escopo de memória, falhas de processos, atualizações de módulos não afetariam mais todo o sistema como antigamente. Com toda a facilidade que a conteinerização nos trás nessa evolução do tradicional IOS, podemos contar com a atualização de módulos, permitindo que as correções de bugs sejam implementadas sem interromper toda a operação da rede.

Dentro do assunto da modularização, podemos ter em mente as seguintes áreas:

• Routing
• Switching
• Segurança
• Gerenciamento
• Serviços de Aplicação

Algo importante mencionar, é que mesmo com essa modularização do IOS, o sistema permanece com a mesma “interface” conhecida, ou seja, os comandos e a estrutura de utilização seguiu a mesma do IOS clássico.

O IOS-XE já conta com suporte a separação de plano de controle e plano de dados, separação de núcleos de cpu e recursos programáveis. Um passo mais perto da automação de rede e SDN não acha?

Cisco IOS-XR

Enfim chegamos no IOS-XR e eu quero lhe perguntar: “O IOS-XR é uma evolução do IOS-XE assim como o XE é do IOS?”

O IOS-XR tem uma arquitetura Distribuída focada em resiliência, escalabilidade e pronto para rodar em dispositivos com alta capacidade como Backbones de operadoras lidando com grandes volumes de tráfego sem deixar a desejar em nada.

Diante da sua arquitetura então temos:

• Microkernel: A base do sistema operacional é um microkernel, que oferece maior isolamento de processos. Isso garante que falhas em um processo não afetem o restante do sistema.
• Multiprocessamento: O IOS-XR é capaz de utilizar múltiplos processadores e cores, permitindo que o sistema se expanda conforme necessário para suportar redes de grande porte.
• Alta tolerância à falhas e isolamento: O sistema foi projetado para garantir alta disponibilidade e resiliência, permitindo que falhas em um módulo ou processo específico não impactem o funcionamento global do sistema.
• Reinício individual de processos: É possível reiniciar processos críticos individualmente, sem precisar reiniciar o sistema inteiro. Isso minimiza o impacto nas operações da rede e facilita a manutenção e a resolução de problemas.
• Ativação de módulos sob demanda: O IOS-XR permite ativar ou desativar módulos específicos conforme necessário, sem a necessidade de reiniciar o dispositivo. Isso proporciona maior flexibilidade e eficiência, pois o sistema pode operar apenas com os módulos necessários para a função desejada.

O IOS-XR já apresenta diferenças em sua CLI, algumas muito significativas e outras mais brandas…

Cisco NX-OS

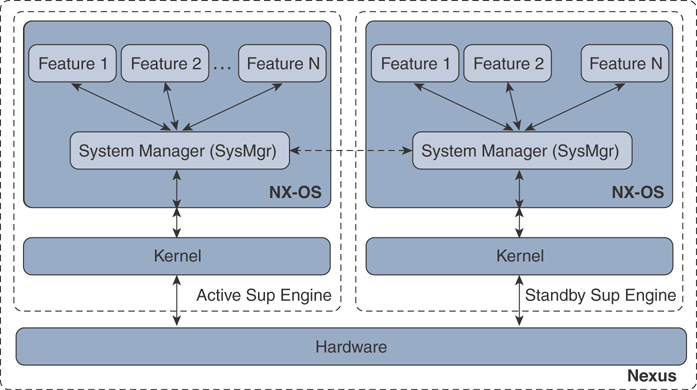

Seu primeiro nome foi SAN-OS (onde SAN significa Storage Area Network), originalmente pensado para 32bits mas evoluiu para 64bits. Um sistema bem próximo do IOS-XR, na verdade ambos compartilham de muitos recursos e estruturas, mas não confunda, o NX-OS foi feito principalmente para ambientes de Datacenter e para Switches da Família Nexus.

De forma a atender a demanda de ambientes de alta densidade, virtualização e automação, suas funcionalidades foram projetadas para atender demandas de datacenters modernos.

• VDCs (Virtual Device Contexts): Permite dividir um único switch físico em vários dispositivos virtuais, otimizando o uso de recursos e proporcionando flexibilidade na gestão da rede.
• FCoE (Fibre Channel over Ethernet): Integra redes de armazenamento e dados em uma única infraestrutura Ethernet, melhorando a eficiência e simplificando o gerenciamento de rede.
• Cisco ACI (Application Centric Infrastructure): Suporta a automação e a virtualização de rede através de políticas centradas em aplicativos, tornando-o um componente chave em redes definidas por software (SDN).
• Ferramentas de Automação: O NX-OS permite a integração com ferramentas de automação como Ansible, Python, e Cisco DCNM, proporcionando maior agilidade e controle na gestão da rede.
• Redundância de Hardware: Oferece suporte a fontes de alimentação e módulos de gerenciamento redundantes, garantindo alta disponibilidade e resiliência em ambientes críticos.
• Fabric Links: Suporta a construção de links de rede redundantes e de alta capacidade entre switches, proporcionando maior largura de banda e confiabilidade.
• VXLAN (Virtual Extensible LAN): Facilita a criação de redes virtuais sobre a infraestrutura física existente, permitindo maior escalabilidade e mobilidade de máquinas virtuais dentro do datacenter.
• Qualidade de Serviço (QoS): O NX-OS oferece suporte avançado a políticas de QoS, garantindo que o tráfego de dados seja priorizado de acordo com as necessidades do datacenter, essencial para ambientes de missão crítica.

Diferença nas Configurações

Como já falado anteriormente, há algumas diferenças na apresentação de informações, inserção de informações e inclusive um "commit” para que as configurações tornem-se efetivas…

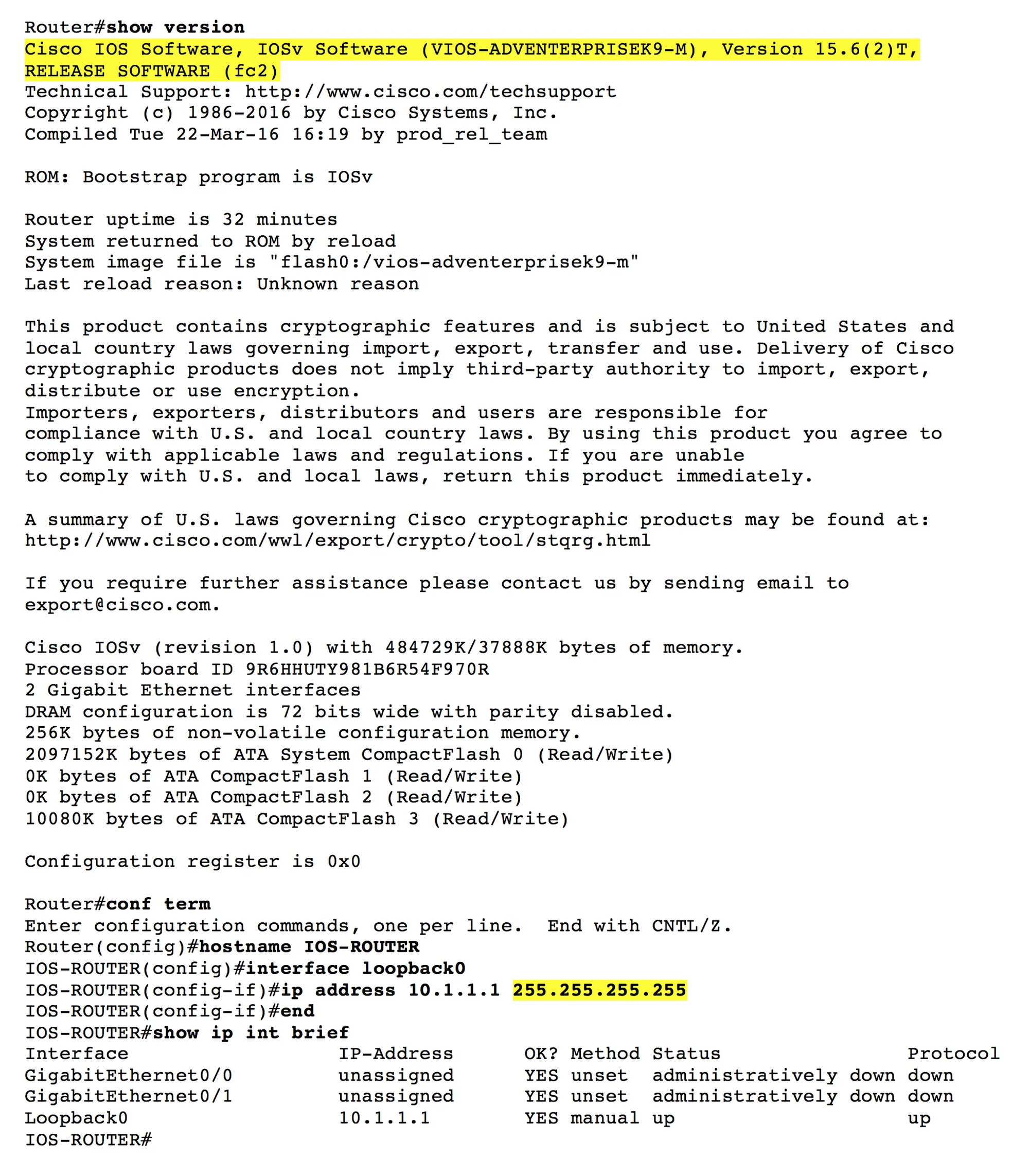

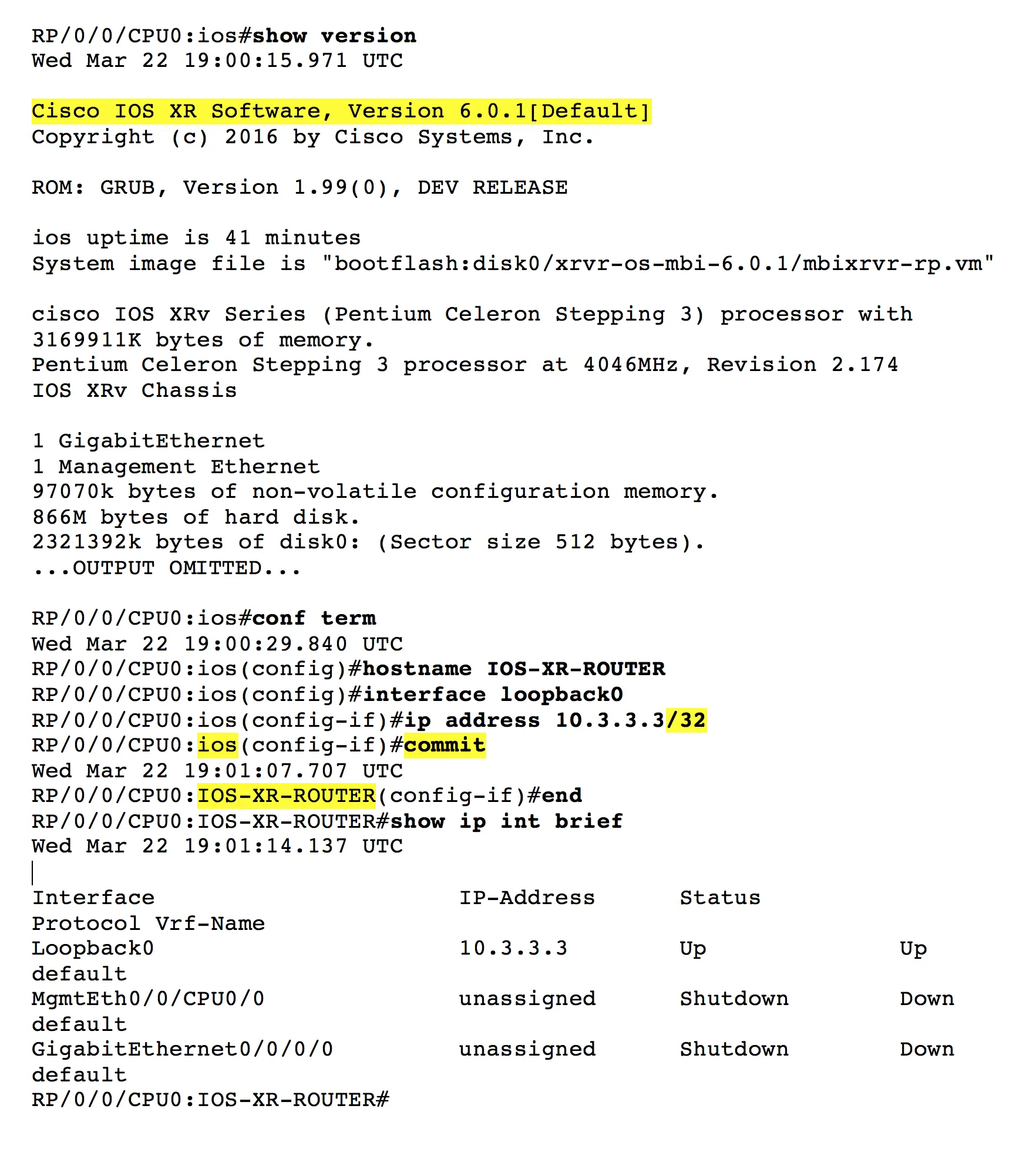

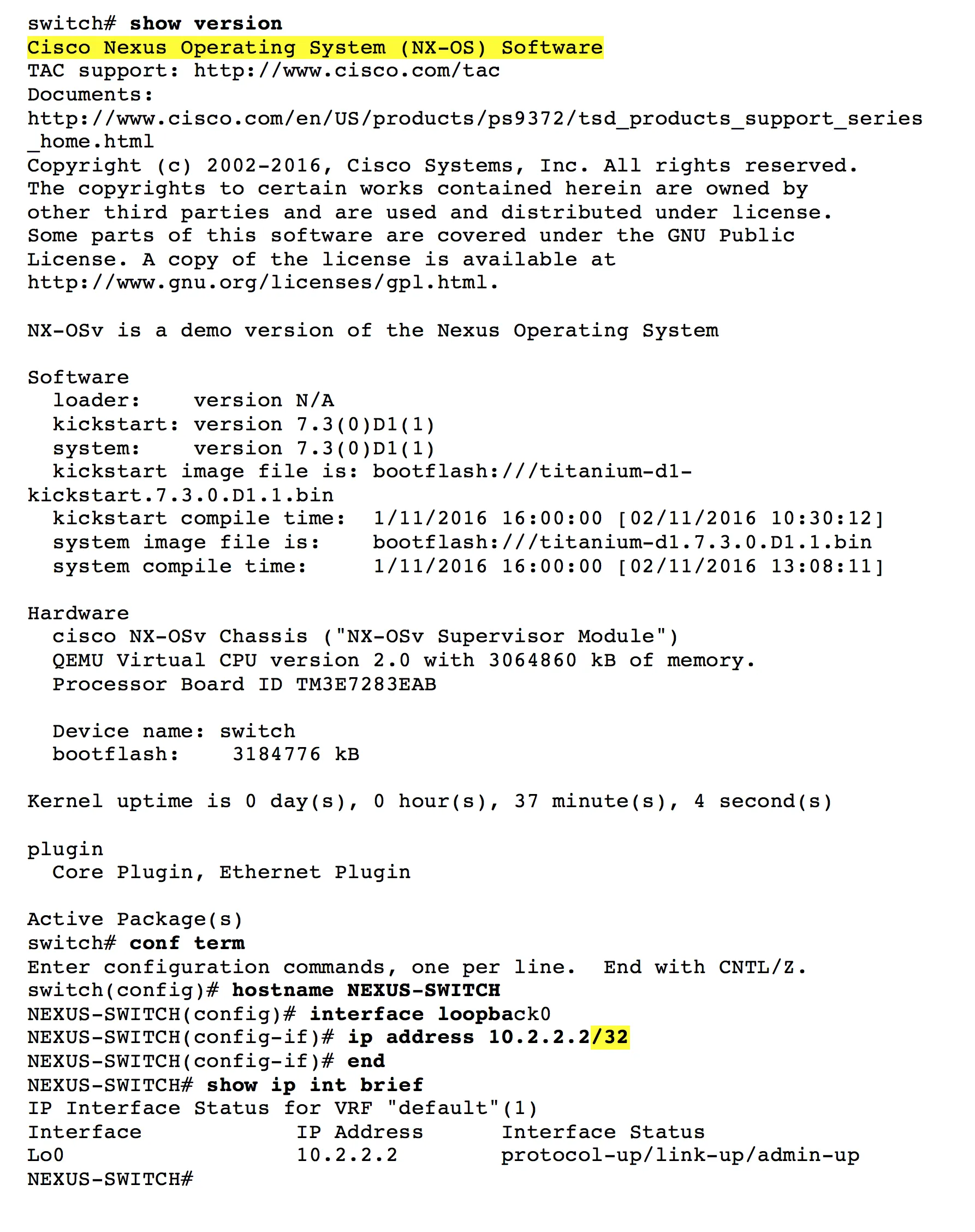

Os comandos abaixo foram executados em instâncias do roteador Cisco IOS, switch NX-OS e roteador IOS-XR em execução no Cisco CML. Cada um dos exemplos a seguir mostra a versão atual do sistema operacional do roteador ou switch. Um show version, uma configuração de IP e um show das interfaces ip do dispositivo.

Conclusão

Passamos por todas as principais versões do Cisco IOS, desde o tradicional IOS até os mais modernos como IOS-XE, IOS-XR e o NX-OS para a família Nexus. É importante lembrar que muitos dispositivos ainda hoje rodam o IOS Clássico, ou seja, cada versão do IOS tem seus dispositivos alvos e ambientes, então só porque um roteador ainda usa Cisco IOS clássico não quer dizer que ele é obsoleto.

Mas, se você que implantar SDN na sua infra, talvez ele não seja a sua melhor opção 😉.
